MCT封装空间设计

封装空间设计

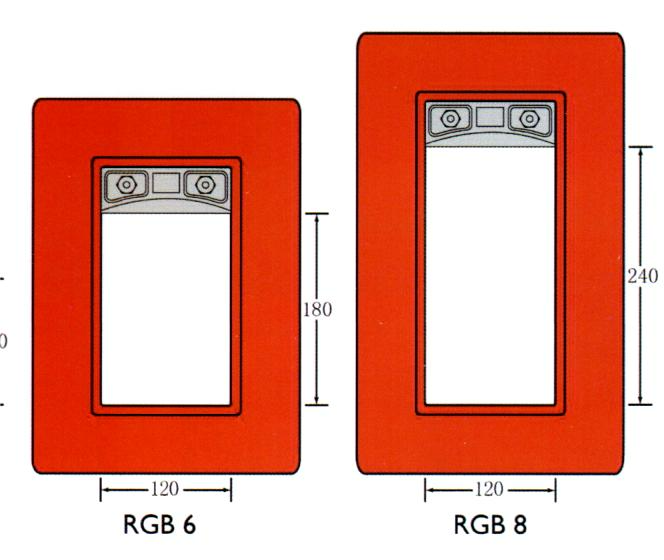

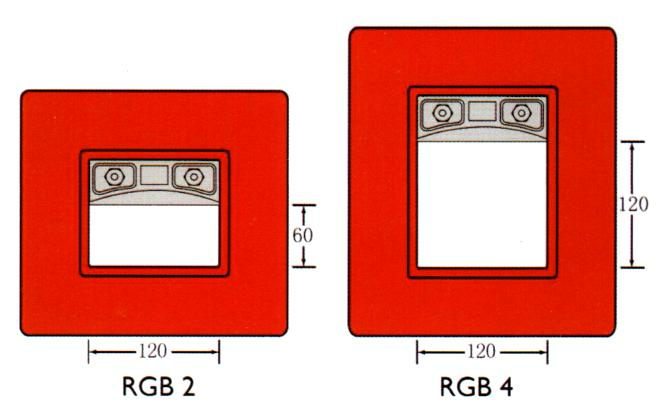

框架中用于安装电缆/管道的空间称为封装空间，在RGB/RGG框架中紧固件占据顶部40 mm的空间。
在RGP框架中的空间无需压紧件或最终密封件来支撑填充模块，因为封装空间包含了框架的整个内部区域。
确定如何使用各模块，请见各模块表格。

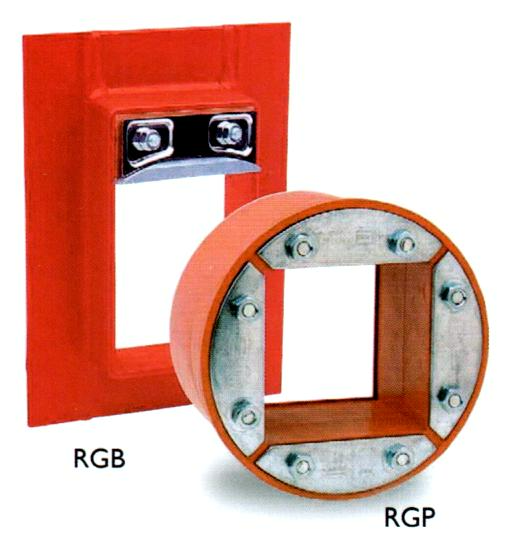

封装空间设计(RG设计)的示例: RGB

我们建议将最大的电缆放在底部。

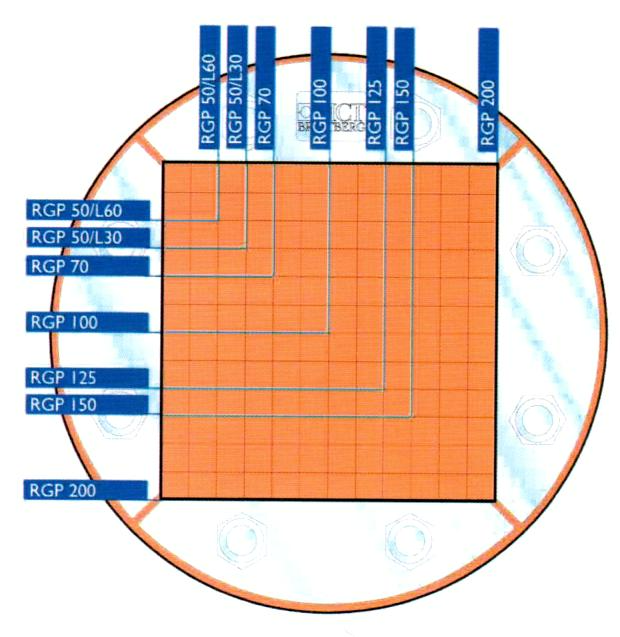

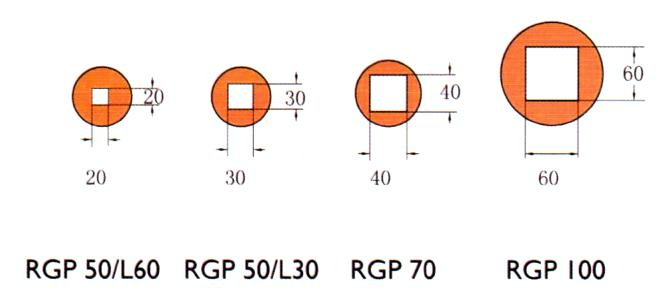

封装空间设计(RG设计)的示例: RGP

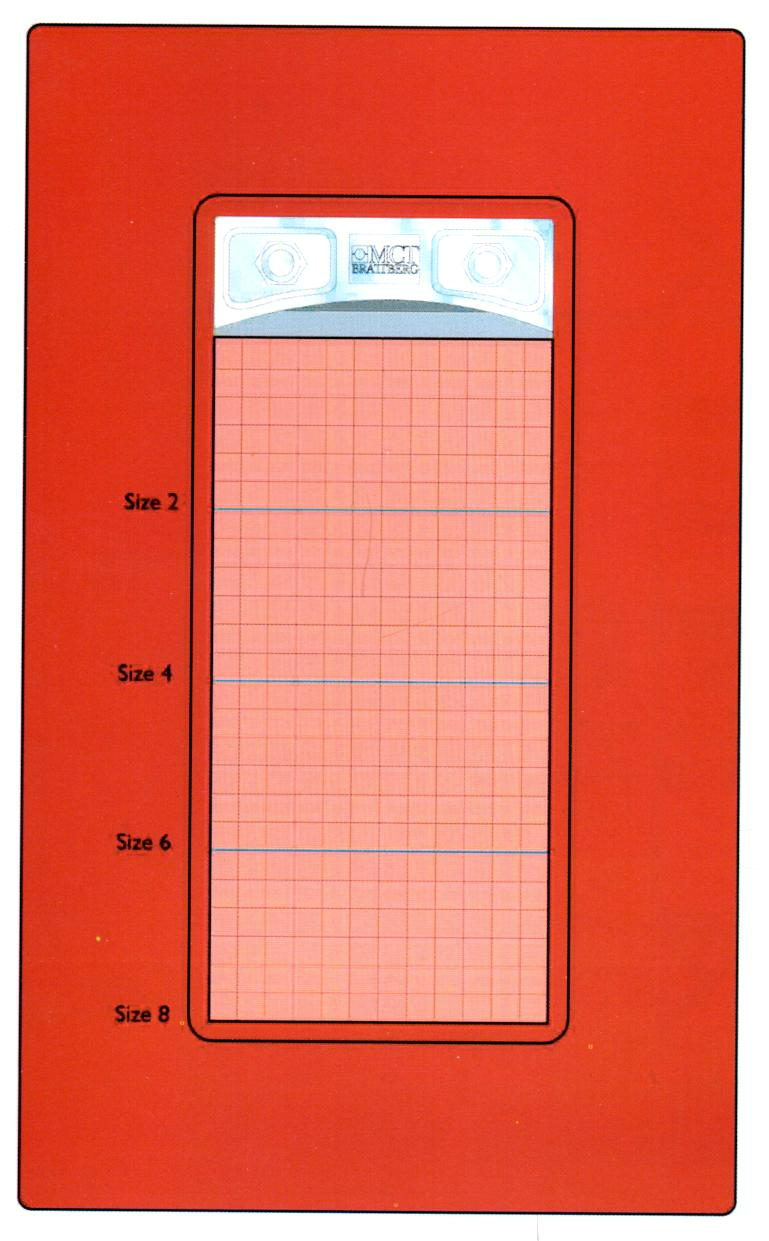

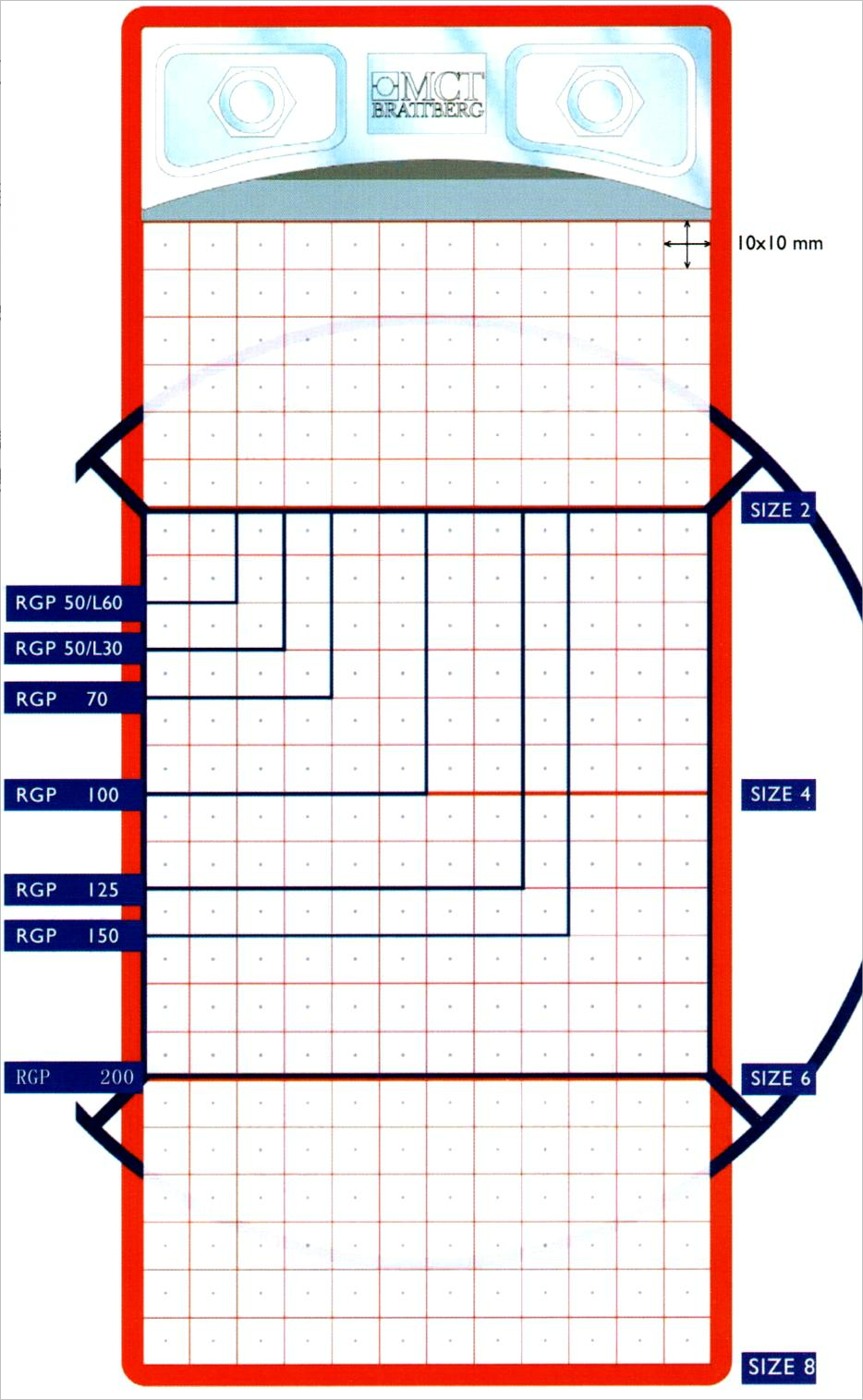

封装示意图
RGB、RGG和RGP

正确的框架尺寸可以通过示意图来确定。

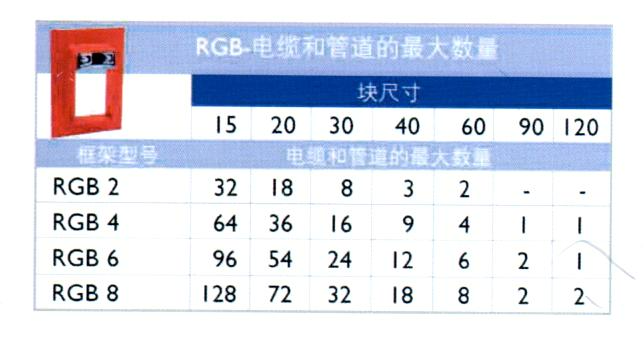

图右侧的注释表示框架尺寸2、4、6和8可用的封装空间。

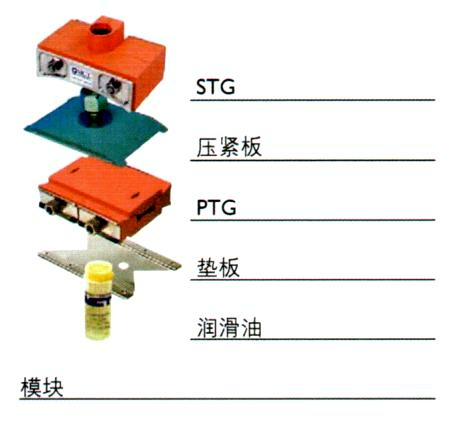

由于已为垫板、压紧板或紧固件预留了足够的空间，因此不必显示。

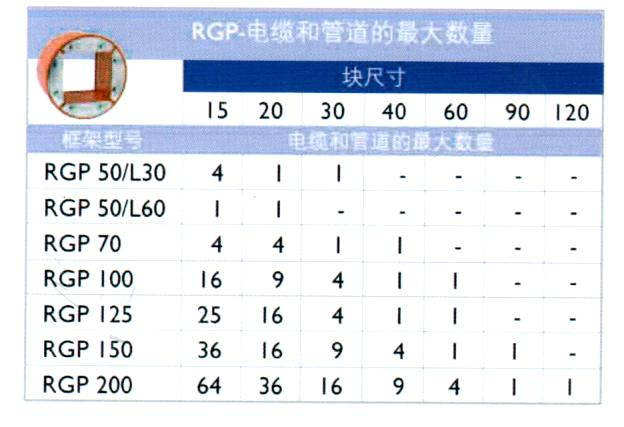

图左侧的注释表示不同的RGP框架可用的封装空间。

标准填充模块、变径模块、插件和U形模块的尺寸见各详情页。

可根据要求免费索取封装图。
